Cara Membaca Kode Kerusakan Sistem EFI (DTC) BMW Secara Manual

Cara Membaca dan Menghapus Kode DTC Secara Manual

Jika Lampu Check Engine menyala ketika  mobil sedang hidup itu menunjukan telah terjadi kerusakan yang terekam oleh sistem kontrol mesin.

ECU akan menyalakan lampu indikator check engine di dashboard dan menyimpan kode kerusakan atau DTC didalam memori ECU.


Kode DTC tersebut dapat dibaca dengan menggunakan alat scanner atau pada beberapa kendaraan beroda empat  dapat dibaca secara manual

Cara Membaca Kode Kerusakan Sistem EFI (DTC) BMW Secara Manual

BMW

Model : 316i/Compact, 318i/iS/Coupel/Cornpact, 320i,3251 (E36) Z3 1,8i 518i, 520i, 525i/iX (E34) 750i (E32) 850i/CSI (E31)

Year: 1987-00

Engine code : 16 4E 1,16 4E 2,18 4E 1,18 4S 1,18 4E 2,20 6S 2, 25 6S 2, 50 12 A, 56 12 1

System: Motronic M1.2/1.3/1.7/1.7.21.7.3/3.1

Lokasi DLC

Lokasi DLC BMW di ruang mesin sebelah kanan

Lokasi DLC BMW di ruang mesin sebelah kiri

Cara Membaca Kode Kerusakan

NOTE:  Kode Kedipan DTC tidak dapat diakses pada beberapa ECU tertentu.

• Pastikan kunci kontak posisi OFF.

• Hubungkan Breakout box antara ECM dan Harness multi Plug

• ECM terletak di plenum chamber.

• Motronic M1.713.1: Hubungkan LED tester antara breakout box terminal 8 dan Terminal Positif baterai (12 volt) (1)

Hubungkan Tester pada Pin no 8 dan Terminal Positif Baterai

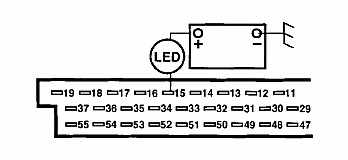

• Motronic M1.2: Hubungkan LED tester antara breakout box terminal 15 dan Terminal Positif baterai (12 volt) (12)

Hubungkan tester dengan Pin No 15 dan Terminal Positif Baterai

Baca Juga : Cara membaca instruksi kerusakan VOLVO

• Putar kunci kontak ON

• Tekan pedal gas secara penuh sebanyak 5 kali dalam waktu 5 detik

Untuk Mesin V12 Untuk mengakses Kode DT pedal gas harus ditekan secara penuh sebanyak 6 kali dalam waktu 5 detik

NOTE: V12 engine dikontrol oleh 2 buah ECM RH bank dan LH bank.

Hitung kedipan lampu LED dan catat Kode DTC yang ditampilkan lalu lihat pada table instruksi DTC.

• Kedipan yang panjang menyampaikan awal dari penampilan Kode DTC (3 A).

Huruf A menyampaikan Kedipan yang panjang sebagai awal DTC

• Setiap Kode DTC terdiri dari 4 bab kedipan Lampu LED.(3B)

Huruf B menyampaikan 1 Kode DTC terdiri dari 4 Kedipan

• Sebagai rujukan gambar menyampaikan instruksi DTC 1211 = Engine Control Module (ECM) Gambar 3 B

Pola kedipan menyampaikan DTC 1 2 1 1

• Lampu LED akan berkedip dengan pola 0000 (4), 1000 (5) atau 2000 (6) pada simpulan instruksi DTC

• Putar Kunci kontak OFF

• Lepaskan Lampu LED

Cara Menghapus Kode DTC

• Tekan pedal gas secara penuh selama 10 detik ketika lampu LED menampilkan kedipan 0000, 1000 atau 2000 ( Pada simpulan instruksi DTC).

• Putar Kunci Kontak Off.
